[정처기] OSI 7 Layer 총 정리

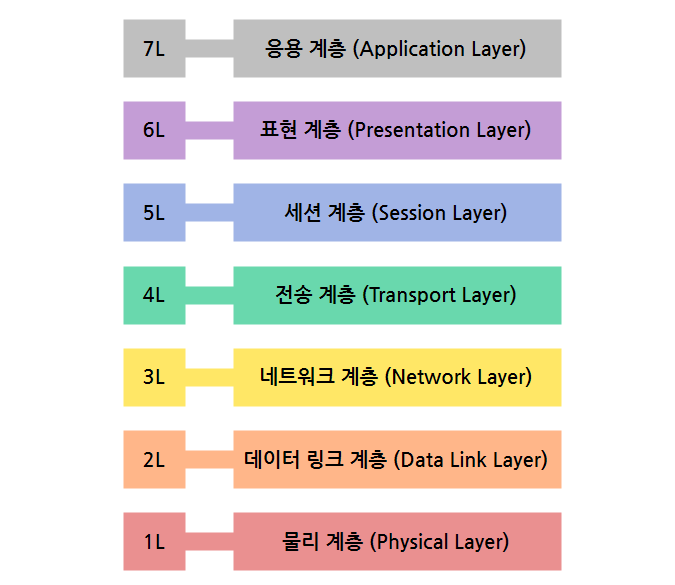

OSI 7 Layer
OSI 7 계층







Layer 7	응용 계층 (Application Layer)	FTP(20/21), SSH(22), Telnet(23), SMTP(25), DNS(53), HTTP(80), POP3(110), IMAP(143), SNMP(161), HTTPS(443) * 네트워크 가상 터미널이 존재하여 서로 상이한 프로토콜에 의해 발생하는 호환성 문제를 해결하는 계층 * 최종 단계의 데이터 단위: 전문(Message)
Layer 6	표현 계층 (Presentation Layer)	* 응용 프로세스 간에 데이터 표현상의 차이에 상관없이 통신이 가능하도록 독립성을 제공하는 계층 * 데이터의 코드 변환, 데이터 압축, 암호화 등의 수행을 통해 응용 계층의 부담을 덜어줌
Layer 5	세션 계층 (Session Layer)	* 송수신 측 간의 관련성을 유지하고 대화 제어(Dialogue Control)를 담당 * 데이터 전송 중에 연결이 끊어지는 경우, 동기점(Synchronization Point)을 통해 오류를 복구
Layer 4	전송 계층 (Transporrt Layer) * TCP 전송 단위: [세그먼트] * UDP 전송 단위: [데이터그램]	* TCP, UDP * 종단 간 통신을 다루는 최하위 계층으로 송수신 프로세스를 서로 연결 * 네트워크상 단말기 간의 신뢰성 있는 데이터 송수신을 제공할 수 있도록 지원하는 계층 * 오류 검출과 복구, 흐름 제어, 중복 및 누락 검사, 다중화 등을 수행하며 세그먼트 단위로 데이터 전송
Layer 3	네트워크 계층 (Network Layer) * 전송 단위: [패킷]	* IP, ICMP, IGMP, X.25, RIP, OSPF * 주소를 정하고 경로를 선택하여 패킷을 전달해주는 계층 * 논리적 주소(IP) 부여를 통해 데이터를 목적지까지 가장 안전하고 빠르게 전달하는 라우팅 기능이 핵심 * 관련 장비: 라우터, L3 스위치 등
Layer 2	데이터 링크 계층 (Datalink Layer) * 전송 단위: [프레임]	* HDLC, PPP, LLC, LAPB, LAPD, ADCCP * 인접한 두 개의 통신 시스템 간에 신뢰성 있는 효율적인 데이터를 전송하는 계층 * 물리 계층을 통해 노드 간 송수신되는 정보의 오류와 흐름을 관리하여 정보 전달의 안전성을 높이는 계층 * MAC주소를 통해 통신하며 프레임 단위로 데이터를 전송 * 관련 장비: 브리지, 스위치 등
Layer 1	물리 계층 (Physical Layer) * 전송 신호: [비트]	* X.21(디지털), V.24(아날로그), RS-232C * 물리적 신호를 주고받는 계층, 물리적 전송 매체와 전송 신호 방식을 정의 * 데이터의 종류나 오류를 제어하지 않음 * 관련 장비: 전송 회선, 허브, 리피터 등



응용 계층 (Application Layer)

FTP(20/21): 파일 전송을 위한 프로토콜

SSH(22, Secure Shell): 데이터를 암호화하여 전달(보안성 상승)

Telnet(23, Tele Network): 데이터를 평문으로 전달(보안성 떨어짐)

SMTP(25): 이메일 전송을 위한 프로토콜

DNS(53): 도메인 네임을 IP주소로 변환하는 프로토콜

HTTP(80): 웹브라우저와 웹서버 간의 데이터 전송을 위한 프로토콜

POP3(110): 수신측 이메일 서버에서 컴퓨터로 다운로드

IMAP(143): 이메일 서버에서 메일의 헤더를 분서하여 수신하기 전에 처리(분류, 삭제 등)

SNMP(161): 네트워크 장비의 모니터링 및 관리를 위한 프로토콜

HTTPS(443): HTTP에 SSL 계층을 포함하여 보안 기능(전체 통신 내용 암호화)이 강화된 프로토콜



전송 계층 (Transporrt Layer)

TCP: 신뢰성 있는 연결 지향 데이터 전송을 위한 프로토콜

UDP: 비연결형 데이터 전송을 제공하는 프로토콜



네트워크 계층 (Network Layer)

라우터: 서로 다른 프로토콜을 사용하는 네트워크를 연결하여 전송 목적지까지 최적의 경로를 설정하는 장치



IP(Internet Protocol): 네트워크 간의 패킷 라우팅과 주소 지정을 담당하는 프로토콜

ICMP(Internet Control Manage Protocol): 네트워크에 연결된 단말기의 운영체제에서 오류 메시지를 수신하는 데 사용(핑 테스트)

IGMP(Internet Group Manage Protocol)

RIP(Routing Information Protocol): 소규모 또는 교육용 등의 간단한 네트워크에 사용되는 라우팅 프로토콜

OSPF(Open Shortest Path First): RIP 단점 보완

ARP(Address Resolution Protocol): IP주소를 MAC주소로 변환

RARP(Reverse Address Resolution Protocol): MAC주소를 IP주소로 변환



데이터 링크 계층 (Datalink Layer)

스위치: 허브의 기능을 확장한 것으로 전송 중 패킷의 충돌이 일어나지 않도록 목적지로 지정한 포트로만 1:1로 데이터를 전송하는 장치

브리지: 서로 다른 근거리 네트워크 영역(LAN)을 연결하는 장치



HDLC: 동기화 및 흐름 제어, 오류 검출 및 복구를 수행하는 프로토콜

PPP: 포인트 투 포인트 연결에서 데이터를 전송하는 프로토콜



물리 계층 (Physical Layer)

허브: 데이터 송수신을 위해 다수의 컴퓨터를 연결하는 장치

• 더미허브: 네트워크 전체 대역폭을 컴퓨터들이 나눠 쓰는 방식 (속도 저하)
• 스위칭허브: 통신이 필요한 컴퓨터에 대역폭을 집중 (속도 유지)

리피터: 데이터 전송 중 감쇠되는 신호를 증폭시켜 목적지까지 안정적으로 도달하게끔 하는 장치
